基于(yu)三(san)極管輸出特(te)性的熱敏電阻(zu)線(xian)性補償電路(lu)的方(fang)法，是通過(guo)對(dui)NTC熱(re)敏電阻施加合適的線性補償電(dian)(dian)路，有效(xiao)地克服熱敏電(dian)(dian)阻(zu)的電(dian)(dian)阻(zu)值與溫(wen)度之(zhi)間的非線性關系(xi)，實現熱敏電(dian)(dian)阻(zu)溫(wen)度測量過(guo)程(cheng)中輸出結果(guo)與溫(wen)度之(zhi)間的線性變化(hua)關系(xi)。
該方法利用第一NPN型三極管(guan)Q1輸(shu)出特性曲線的非線性與NTC熱敏電阻R的(de)電阻(zu)值(zhi)與溫度間(jian)的(de)非(fei)線(xian)性相互抵消，即利用第一(yi)NPN型三極(ji)管Q1的(de)非(fei)線(xian)性來補償NTC熱(re)敏電阻(zu)R的(de)非(fei)線(xian)性，最終達到輸出電壓V與溫度T之間(jian)的(de)線(xian)性關(guan)系。
NTC熱(re)敏(min)電(dian)(dian)阻(zu)R的(de)電(dian)(dian)阻(zu)值與溫度之間存在著(zhu)嚴重的(de)非線性(xing)關(guan)系。隨著(zhu)溫度的(de)升高(gao)，NTC熱(re)敏(min)電(dian)(dian)阻(zu)R的(de)電(dian)(dian)阻(zu)值會下降，而(er)且實際研究表(biao)明NTC熱(re)敏(min)電(dian)(dian)阻(zu)R的(de)電(dian)(dian)阻(zu)值與溫度之間的(de)非線性(xing)關(guan)系是e指數關(guan)系。常見BJT三極管，有放大、截止和(he)(he)飽和(he)(he)三種工作狀態。通(tong)過調節(jie)集電(dian)極電(dian)流IC、集電極與發射極電壓V和基(ji)極(ji)(ji)電(dian)流(liu)I三者間的(de)大(da)小關(guan)系(xi)，可以控制(zhi)BJT三極(ji)(ji)管的(de)工作狀態(tai)。在(zai)基(ji)極(ji)(ji)電(dian)流(liu)I固(gu)定(ding)不(bu)變的(de)情況下，和熱(re)敏電(dian)阻類似，BJT三極(ji)(ji)管集電(dian)極(ji)(ji)電(dian)流(liu)I與(yu)集電(dian)極(ji)(ji)與(yu)發射極(ji)(ji)之(zhi)(zhi)間的(de)電(dian)壓V之(zhi)(zhi)間也具有非(fei)常(chang)嚴(yan)重的(de)非(fei)線性，且這個非(fei)線性關(guan)系(xi)滿(man)足e指數，這個非(fei)線性關(guan)系(xi)還會受基(ji)極(ji)(ji)電(dian)流(liu)I的(de)控制(zhi)。
此外，該方法提(ti)供的(de)基(ji)于三(san)極管輸出特性的(de)NTC熱敏電(dian)阻線性補償電(dian)路(lu)的輸出電(dian)壓V就是第一NPN型三極(ji)管Q1的(de)集電(dian)極(ji)發(fa)射極(ji)電(dian)壓V。

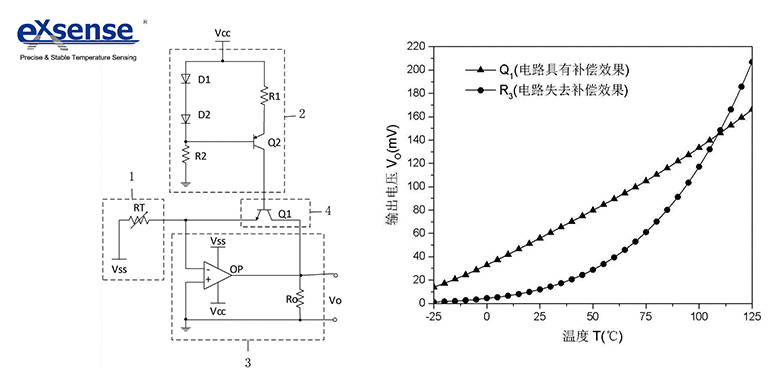

該(gai)方法提供(gong)的(de)基于三極(ji)管(guan)輸出特性的(de)NTC熱敏電阻線性補償電路，電路正常(chang)工(gong)作的情況下，感測溫(wen)度T變(bian)化(hua)(hua)將改變(bian)熱敏電(dian)(dian)(dian)阻(zu)的阻(zu)值R，因而(er)輸(shu)出電(dian)(dian)(dian)壓(ya)V也將發生變(bian)化(hua)(hua)。但(dan)不(bu)管怎樣(yang)變(bian)化(hua)(hua)，電(dian)(dian)(dian)路始終能夠保證輸(shu)出電(dian)(dian)(dian)壓(ya)V與(yu)NTC熱敏電(dian)(dian)(dian)阻(zu)感測的溫度T之間保持非常良好的線(xian)性(xing)(xing)關系(xi)，線(xian)性(xing)(xing)補償效果如圖(tu)中(zhong)三角曲(qu)線(xian)所(suo)示。為了進一步從反面驗(yan)證電(dian)(dian)(dian)路有效性(xing)(xing)，用(yong)第三恒(heng)定電(dian)(dian)(dian)阻(zu)R3替代(dai)補償模塊4中(zhong)的第一NPN型三極管Q1，電(dian)(dian)(dian)路將失去(qu)線(xian)性(xing)(xing)化(hua)(hua)效果，如圖(tu)中(zhong)圓點曲(qu)線(xian)所(suo)示。
基(ji)于以上理論(lun)，該方法提(ti)供的基(ji)于三極管(guan)輸出特性的NTC熱敏(min)電(dian)阻線性補償(chang)電(dian)路如圖所示，其根本原理在于利用BJT輸出特性(xing)(xing)曲線(xian)(xian)的e指數非線(xian)(xian)性(xing)(xing)關系與NTC熱敏電(dian)阻R的(de)e指數非(fei)線性關系(xi)相抵消而達到線性補償(chang)的(de)目(mu)的(de)該方(fang)法(fa)提供的(de)基于三極管輸出(chu)特性(xing)的(de)NTC熱(re)敏電(dian)阻(zu)線(xian)性補償電(dian)路，通過對(dui)NTC熱敏電(dian)(dian)阻(zu)施加合適的線性補償電(dian)(dian)路，有(you)效地克服了熱敏電(dian)(dian)阻(zu)的電(dian)(dian)阻(zu)值(zhi)與溫度之間的非線性關系，實現NTC熱(re)敏電(dian)阻溫(wen)度測量過(guo)程中(zhong)輸(shu)出結果與溫(wen)度之間的線性變化關系。在實際應用中(zhong)，第一恒定電阻R1、第二恒定電(dian)阻(zu)R2和負載(zai)電(dian)阻(zu)R，都可以(yi)用可調電(dian)阻(zu)替代，從而(er)便于電(dian)路的(de)調試和優化。
參考(kao)資(zi)料：CN104713659A《一種(zhong)基于三極(ji)管輸(shu)出特性(xing)的熱敏電阻線性(xing)補償電路》
