SiC碳化硅模塊憑借自身低導通損耗、高頻開關等特性，成為新能源汽車、智能電網等領域的核心元器件。然而，碳化硅模塊納秒級開關速度容易引發過電壓、過電流及電磁干擾（EMI）等問題，這時便需要愛晟電子自主研制的打線門(men)極電阻協助控制電流，保護碳化硅模塊免受損壞。

在碳化硅模(mo)塊(kuai)中，打線門極電阻并非孤立發揮(hui)作(zuo)用，而(er)是與模(mo)塊(kuai)內部(bu)其(qi)它(ta)元(yuan)器件緊密配(pei)合，共同確保其(qi)高(gao)效穩定運行：

一、與(yu)開(kai)爾文源(yuan)極電(dian)(dian)路配合，消(xiao)除源(yuan)極電(dian)(dian)感(gan)效應

碳(tan)化硅模(mo)塊常(chang)采用開爾(er)文源(yuan)極電(dian)(dian)路以分離功率回(hui)路和驅(qu)動回(hui)路。門極電(dian)(dian)阻(zu)與開爾(er)文源(yuan)極電(dian)(dian)路電(dian)(dian)連接(jie)，該集成布局(ju)進一步縮短了(le)驅(qu)動回(hui)路的導電(dian)(dian)區面積。這種結構(gou)有效(xiao)降低寄生電(dian)(dian)感，從而減少開關過程(cheng)中的電(dian)(dian)壓尖峰，尤其適(shi)用于高頻應用場景。

二、與碳化硅(gui)芯片協同，均衡電流

通過邦定工藝，打線門(men)極電阻與碳化硅芯片并聯，優化模塊的均流效果。該設計能降低熱失控的發生風險，提升碳化硅模塊性能。

三、與其它元器件高度集成，改善模塊(kuai)布局

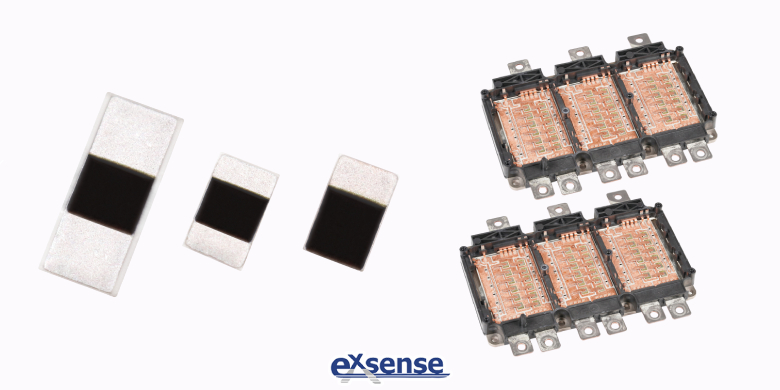

為配合碳化硅廠商的研發，愛晟電子生產(chan)的打線門極(ji)電阻提(ti)供垂直式導通與水平式導通兩種封裝結構。小(xiao)(xiao)尺寸有助于(yu)小(xiao)(xiao)型化結構制造，使碳化硅模塊(kuai)設(she)計更緊湊。

在打線門極電阻的配合下，碳化硅模塊在面對復雜工況時亦能保持出色的可靠性與穩定性。而打線門(men)極電阻與模塊內部其它元器件的協同共配合，進一步確保了碳化硅模塊的穩定運行與高性能表現。
